今天小編將為大家探討一下如何避免塑石假山開裂的問題，讓我們一起來看看吧。

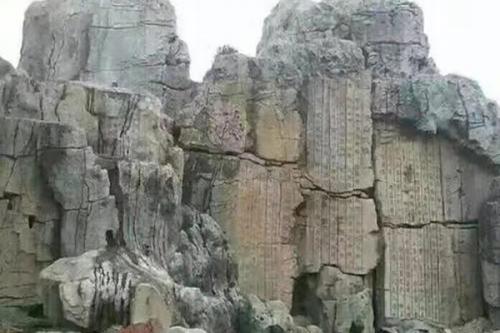

了解塑石假山開裂的原理是防止其開裂的第一步。

眾所周知，塑石假山的主要構成材料為鋼筋混凝土，然而造成塑石假山開裂的直接因素即為混凝土。

在塑石假山成型前，由于混凝土存在濕脹干縮、化學減縮、熱脹冷縮等因素，一旦早期抗拉強度不夠形成，受約束的水泥混凝土通常會出現裂縫。

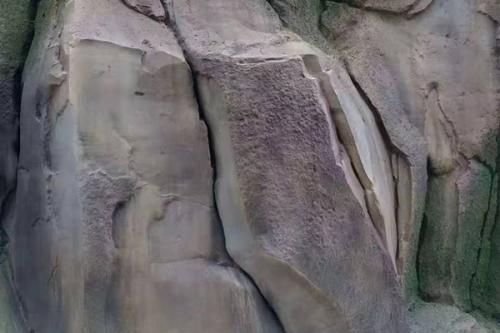

一、采取技術措施來控制溫度和減少裂縫的產生。

為了有效地防止有害裂縫的發生和擴展，應從多個方面全面考慮，包括控制混凝土水化升溫、減緩降溫速率、減小混凝土收縮、提高混凝土的極限拉伸強度、改善約束條件和設計構造等。

二、減少水泥水化過程中的熱量釋放和變形。

1、根據試驗結果，可以利用混凝土的后期強度，減少每立方米混凝土中水泥的使用量。每增加或減少10公斤水泥，會導致混凝土的溫度相應升降1攝氏度。

2、為了減少水泥用量和水化熱，建議使用粗骨料時選擇粒徑較大、級配良好的粒子，并控制砂石中的泥含量。此外，還可以添加粉煤灰等摻合料或相應的減水劑、緩凝劑來改善和易性，并降低水灰比。

3、在厚大無筋或少筋的大體積混凝土中，摻加總量不超過百分之20的大石塊，以減少混凝土的用量，達到節省水泥和降低水化熱的目的。

4、在拌合混凝土時，可以加入適量的微膨脹劑或膨脹水泥，以實現混凝土的收縮補償，從而減少混凝土的溫度應力。

5、改善溫度筋的布置。為了確保每個澆筑層上下都有溫度筋，建議設計人員適當調整分布筋的位置。溫度筋應該布置得更細密，一般使用φ8鋼筋，采用雙向配筋，間距為15厘米。這樣可以增強其抵抗溫度應力的能力。上層鋼筋的綁扎應在下層混凝土澆筑完成后進行。

6、可在施工過程中設置后澆縫。當混凝土平面尺寸過大時，可以適度設置后澆縫，以減少外部應力和溫度應力；同時也有助于散熱，降低混凝土內部的溫度。

第三、降低混凝土溫度差

1、為了選擇適宜的氣溫來澆筑大體積混凝土，應盡量避開炎熱天氣。夏季時，可以使用低溫水或冰水來攪拌混凝土，還可以在骨料上噴灑冷水霧或冷氣進行預冷，或者使用覆蓋物或遮陽裝置來避免日光直射。如果運輸工具具備條件，還應該搭設避陽設施，以降低混凝土拌合物的入模溫度。

2、添加適當類型的緩凝劑，例如木質素磺酸鈣等。

3、在混凝土注入模具時，我們會采取措施來改善和增強模具內的通風，以促進模具內部熱量的散發。

第四、加強施工中的溫度控制

1、混凝土澆筑完成后，需要進行保溫保濕養護，逐漸降低溫度，使混凝土充分發揮其徐變特性，從而減少溫度應力。在夏季，應避免暴露在陽光下，同時保持濕潤。而在冬季，則需要采取保溫措施，以防止溫度梯度突然變化。

2、通過進行長時間的保養，設定合理的拆模時機，減緩混凝土的冷卻時間和速度，充分利用混凝土的“應力釋放效應”。

3、加強測溫和溫度監測與管理，采用信息化控制手段，隨時監控混凝土內部溫度的變化，確保內外溫差不超過25攝氏度，基面溫差和基底面溫差均控制在20攝氏度以內。及時調整保溫和養護措施，防止混凝土溫度梯度和濕度過大，有效地預防有害裂縫的發生。

4、應合理安排施工流程，確保混凝土在澆筑過程中均勻升高，以避免混凝土拌合物堆積過高或高低不平。在結構完成后，及時進行土壤回填，以避免長時間暴露在側面。

第五、改善約束條件，削減溫度應力

1、為了減少溫度應力和水化熱積聚，可以采用分層或分塊澆筑大體積混凝土的方法，并合理設置水平或垂直施工縫，或在適當的位置設置施工后澆帶，以放松約束程度和減少每次澆筑長度的蓄熱量。

2、對于大體積混凝土基礎與巖石地基，或基礎與厚大的混凝土墊層之間，可以設置滑動層來減少約束應力。滑動層的選擇可以采用平面澆瀝青膠鋪砂、刷熱瀝青或鋪卷材等方法。在垂直面和鍵槽部位，可以設置緩沖層，例如鋪設30至50毫米厚的瀝青木絲板或聚苯乙烯泡沫塑料，其作用是消除嵌固作用，釋放約束應力。

第六、提高混凝土的極限拉伸強度

1、為了保證施工質量，可以選擇粒度分布合理的粗骨料，并嚴格控制其含泥量，同時加強混凝土的振搗，提高密實度和抗拉強度，減少收縮變形。

2、為了提高混凝土在早期或相應齡期的抗拉強度和彈性模量，我們將采用二次投料法和二次振搗法，并在澆筑后及時排除表面積水，加強早期養護工作。

3、為了避免應力集中和裂縫的產生，在大型混凝土基礎中，應設置適當的溫度配筋。在截面突變和轉折處、底板、頂板與墻轉折處、孔洞轉角及其周邊，應增加斜向構造配筋。

希望這些方法能夠幫到大家，如果有任何疑問，請隨時與我們聯系。
